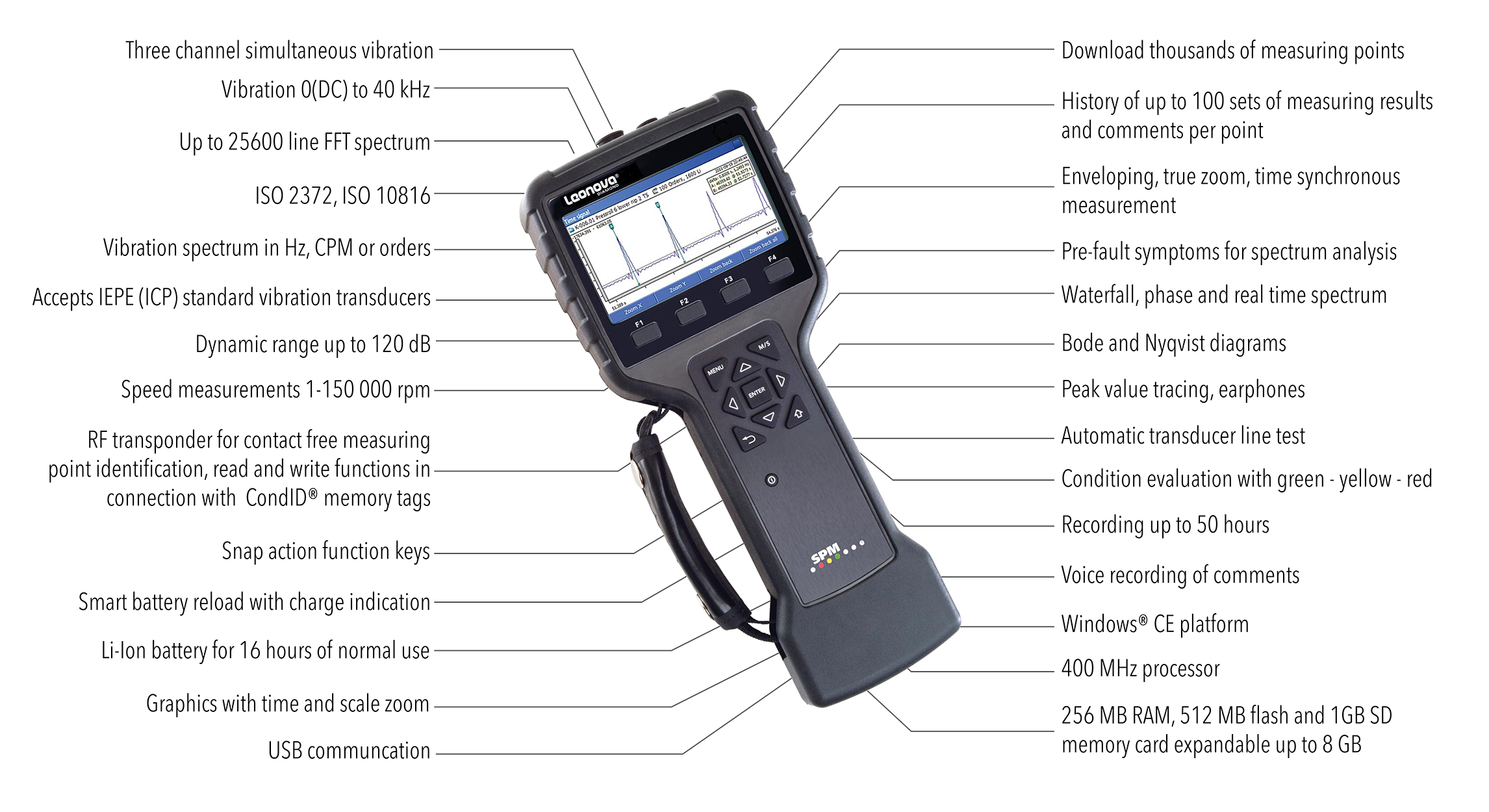

Leonova Diamond® ist ein tragbares Gerät zur Zustandsmessung in rauen Industrieumgebungen. Überall dort, wo die Messrouteneffizienz Priorität hat, ist Leonova Diamond die perfekte Wahl und bietet eine leistungsstarke Kombination bewährter Messtechniken für jede Situation in einem Gerät.
Lexikalische Definition: di·a·mond \’dī-(ə-)mənd \ Die härteste natürlich vorkommende Substanz, die bekannt ist; auch der beliebteste Edelstein. Die Haltbarkeit, Festigkeit und Vielseitigkeit dieses Edelsteins hat uns dazu inspiriert, das Gerät Leonova Diamond zu nennen.
![Brain icon](/media/1937/hjarna_neg_cirkel_outline.png)
DER UNTERSCHIED LIEGT IN DEN DATEN
![Low speed/RPM icon](/media/1935/slow_running_neg_cirkel_diabla_outline.png)
AUF LEISTUNG AUSGELEGT
![Click icon](/media/1936/sipmlicity_neg_cirkel_diabla_outline.png)
PRODUKTIVITÄT UND EFFIZIENZ
EINZIGARTIGE ZUSTANDSÜBERWACHUNG EFFIZIENZ
Leonova Diamond ist ein zuverlässiges und hochwirksames Analysewerkzeug, das alle Ihre Anforderungen an die Zustandsüberwachung erfüllt. Es bietet eine breite Palette an hoch entwickelten Messtechniken sowie alle unterstützenden Diagnose- und Fehlerbehebungsfunktionen. Das Gerät bewältigt effizient und zuverlässig unterschiedliche Maschineneigenschaften und variable Betriebsbedingungen. Modernste digitale Technologie und sorgfältiges Software-Design ermöglichen eine hervorragende Datenerfassung und -verarbeitung. Für den Einsatz in explosionsgefährdeten Bereichen und in aggressiven Umgebungen steht eine eigensichere Version zur Verfügung.
HANDMESSGERÄTEN
Leonova Diamond bietet hochentwickelte Schwingungs- und Stoßimpulsmessungen mit den patentierten HD-Technologien und liefert gestochen scharfe Spektren, selbst wenn die Signale schwach und energiearm sind. Das hervorragende Signal-Rausch-Verhältnis des Geräts bietet einen entscheidenden Vorteil, wenn schwache Signale mit stärkeren Signalen vorhanden sind, beispielsweise in Getrieben.
Leonova Diamond ist Teil der Leonova-Reihe von Handmessgeräten und Bruder von Leonova Emerald®.
ZITATE UNSERER KUNDEN
“Wir suchten einen Lieferanten, der die speziellen Probleme unserer Kunden in Bezug auf langsam drehende Maschinen lösen kann. Wir wollten auch eine Softwareplattform, die analysefreundlich ist. Der wichtigste Faktor bei unserer Entscheidung für den Kauf des Leonova Diamond war jedoch die HD-Technologie. Dadurch können wir unseren Kunden einen besseren Service bieten.”
Bárður Heinason, Maschinentechniker, MEST Shipyards
![](/media/1485/adobestock_127448700.jpeg?center=0.50135501355013545,0.57504520795660041&mode=crop&width=1140&height=489&rnd=131934894206300000)
BRAUCHEN SIE EIN EX-ZERTIFIZIERTES GERÄT?
Durch Klicken auf "Senden" erklären Sie sich damit einverstanden, dass Ihre Nachricht und Ihre persönlichen Daten per E-Mail an relevante Empfänger bei SPM Instrument gesendet werden. Sie erklären sich hiermit auch damit einverstanden, dass SPM Instrument und seine Tochterunternehmen Zugriff auf die von Ihnen bereitgestellten Informationen haben und dass diese Daten auf unserem E-Mail-Server gespeichert werden. Die Daten werden nicht auf andere Weise gespeichert. Wir werden diese Informationen nicht verwenden, um Sie in anderen als den in Ihrer Anfrage angegebenen Angelegenheiten zu kontaktieren. Wir werden Ihre Daten nicht an Dritte weitergeben.
Eigenschaften
Der Leonova Diamond beinhaltet die High Definition Stoßimpulsmethode (SPM HD®) zur Wälzlagerüberwachung und eine fortgeschrittene Schwingungsanalyse zur Zustandsüberwachung der Maschinen und hat noch viele weitere Eigenschaften, siehe unten.
Lager- und Schmierzustand
Hinweis: Lesen Sie auch über HD ENV® (unten) zur Lagerüberwachung.
Die SPM HD® Methode (HDm/HDc)
SPM Spectrum™
dBm/dBc
Die Original Stoßimpulsmethode basiert auf der Methode dBm/dBc welche die Stoßimpulse/Sekunde zählt und einen Teppichwert (dBc), bzw. einen Maximalwert (dBm) liefert.
LR/HR
Die LR/HR-Methode wurde aus der ursprünglichen Stoßimpulsmethode zur Zustandsdiagnose von Wälzlagern entwickelt und ermöglicht eine präzise Analyse des Schmierzustands in der Abrollzone.
Schwingungsanalyse
Die HD ENV® Technik
HD ENV® ist eine patentierte Hüllkurventechnik, die für die frühzeitige Erkennung von stoßbezogenen Ereignissen wie Getriebe- und Lagerschäden eingesetzt wird. Eine Reihe von vordefinierten Filtern stehen zur einfachen Auswahl zur Verfügung, die jeweils zur Erkennung von Schäden in den unterschiedlichen Schadensstufen ausgelegt sind. Die Methode nutzt clever konstruierte und patentierte Algorithmen für die digitale Signalverarbeitung, wodurch man optimale Daten für Trendzwecke erhält.
Schwingstärke und FFT Spektrum
Die Messung von Schwinggeschwindigkeit, Beschleunigung und Schwingweg (Frequenzbereich 0-40kHz), entsprechend des letzten ISO 10816 Standards helfen bei der Diagnose des allgemeinen Maschinenzustands. Zusätzlich zu den RMS Schwingwerten, zeigt das Gerätedisplay ein FFT Spektrum, wo Symptome wie Unwucht, Ausrichtfehler und strukturelle Schwächen einfach gefunden werden können.
Dreikanalige Schwingungsanalyse
Die Drei-Kanal-Schwingungsmessung ermöglicht, die Maschinenbewegung in drei Richtungen zu untersuchen, indem man den Unterschied der Phasenwinkel, die auf den drei Kanälen gemessen werden, beobachtet. Die drei Kanäle messen gleichzeitig, was eine schnelle Durchführung und eine schnelle Auswertung der Aufgaben bedeutet.
Korrektive Instandhaltung
Präzise Wellenausrichtung
Für die Laser-Wellenausrichtung von horizontalen und vertikalen Maschinen, verbindet sich das optionale LineLazer Alignment Kit drahtlos mit dem Leonova Diamond. Der Benutzer wird durch das Menü geführt und erreicht ein perfektes Ausrichtresultat.
Dynamisches Auswuchten
Auswuchten in einer oder 2 Ebenen vor Ort, entsprechend des ISO 1940-1 Standards, mit einer Schwingungsmessung die den Benutzer durch den Auswuchtvorgang führt und Vorschläge zur Korrektur der Unwucht liefert.
HD Order Tracking
Bei Maschinen mit variabler Drehzahl liefert die Schwingungsanalyse mit HD Order Tracking zuverlässige Daten und kristallklare Messergebnisse, selbst wenn die Drehzahl im Verlauf der Messung stark variiert. Order Tracking ist in einem sehr weiten Drehzahlbereich von nur einigen bis zu Tausenden Umdrehungen pro Minute anwendbar.
Technische Übersicht
Gerät
Abmessungen: 297x130x69 mm
Gewicht: 890 g
Display: TFT Farbe, 480x272 Pixel, 4,3-Zoll Widescreen, einstellbare Hintergrundbeleuchtung
Gerätemodule
PLATTFORM, beinhaltet immer die unbegrenzte Anwendung von
- Plattformfunktion: SPM HDm/HDc und/oder SPM LR/HR.
- RMS Schwingung, ISO 2372.
- Drehzahlmessung.
- Temperaturmessung.
- Stethoskopfunktion.
- Analogsignale, Strom und Spannung.
- Zeitsignal-Aufzeichnung.
- Messpunktidentifikation mit CondID®-Speicherplaketten.
- Recording, bis zu 50 Std.
- Kontrollpunkte, freier Text.
- Aufzeichnung von Sprachkommentaren.
- Unterstützt simultane 2-Kanal Schwingungsmessung.
- Unterstützt bis zu 12 800 Linien, 20 kHz.
Funktionen für die unbegrenzte und begrenzte Anwendung
Unbegrenzte und begrenzte Funktionen können je nach Bedarf kombiniert werden.
- SPM HD Expert, Zeit- und Frequenzsignalanalyse.
- Stoßimpulsmethode HDm/HDc.
- Stoßimpulsmethode dBm/dBc.
- Stoßimpulsmethode LR/HR.
- SPM Spectrum.
- Schwingung ISO 10816 mit Spektrum.
- Schwingung ISO 20283-5.
- Orbit-Analyse/Shaft Centerline Plot.
- Simultane 3 Kanal Schwingung.
- Vibration Expert.
HD Order Tracking.
Zeitsignal und 25 600 Linien/40kHz.
HD ENV.
EVAM ausgewertete Schwingungsanalyse.
Post-Trigger.
Hochfahr- und Auslaufkurve.
Anschlagversuch.
Frequency Response Function (FRF). - Vibration Advanced.
HD Order Tracking.
Zeitsignal und 12 800 Linien/20kHz.
HD ENV.
FFT Spektrum mit Symptomen.
Post-Trigger. - HD Analysis.
Vibration Expert.
SPM HD Expert. - Wuchten, ein und zwei Ebenen.
- Wellenausrichtung.
Zubehör und Pakete
TRAGBARE INTELLIGENZ IN KOMFORTABLEN PAKETLÖSUNGEN
Mit Preissenkungen von bis zu 30% für dieses Sonderangebot gegenüber entbündelten Preisen gab es nie einen besseren Zeitpunkt für ein Upgrade auf dieses Hochleistungsgerät. Leonova Diamond® bietet leistungsstarke Analyse- und Fehlerbehebungsfunktionen für Ihr Zustandsüberwachungsprogramm sowie intelligente Daten von höchster Qualität für Ihre IoT- und Big Data-Systeme.
Dieser benutzerfreundliche Datenanalysator ermöglicht hocheffiziente Messrouten mit sofortiger Zustandsbewertung in grün-gelb-rot. Die Pakete enthalten die umfassende Software Condmaster Ruby® zur weiteren Analyse von Messdaten.
Basic
- Leonova Diamond Handmessgerät.
- Ladegerät.
- Kommunikationskabel.
- Tacho/Temperatursonde.
- Schwingungsaufnehmer.
- Befestigungsmagnet.
- Messkabel.
- Tragetasche.
- Analyse- und Diagnose-Software.
Condmaster Ruby.
- Messtechniken:
VIB ISO 10816 + Spektrum.
Advanced
- Leonova Diamond Handmessgerät.
- Ladegerät.
- Kommunikationskabel.
- Stoßimpuls- und Tacho/Temperatursonde.
- Schwingungsaufnehmer.
- Befestigungsmagnet.
- Messkabel.
- Schnellkupplung, DuoTech.
- Gerätekoffer.
- Analyse- und Diagnose-Software.
Condmaster Ruby.
- Messtechniken: VIB ISO 10816 + Spectrum, Vibration Expert.
Expert
- Leonova Diamond Handmessgerät.
- Auswucht-Zubehör.
- Ladegerät.
- Kommunikationskabel.
- Stoßimpuls- und Tacho/Temperatursonde.
- Drei Schwingungsaufnehmer.
- Drei Befestigungsmagnete.
- Messkabel inkl. 3-Kanal Splitterkabel.
- Schnellkupplung, DuoTech.
- Gerätekoffer.
- Headset mit Mikrofon.
- Analyse- und Diagnose-Software.
Condmaster Ruby.
- Messtechniken: VIB ISO 10816 + Spektrum, 3-Kanal Messung, komplette Analysefunktionen mit HD Analysis und VIB/SPM HD Expert, Auswuchten.
