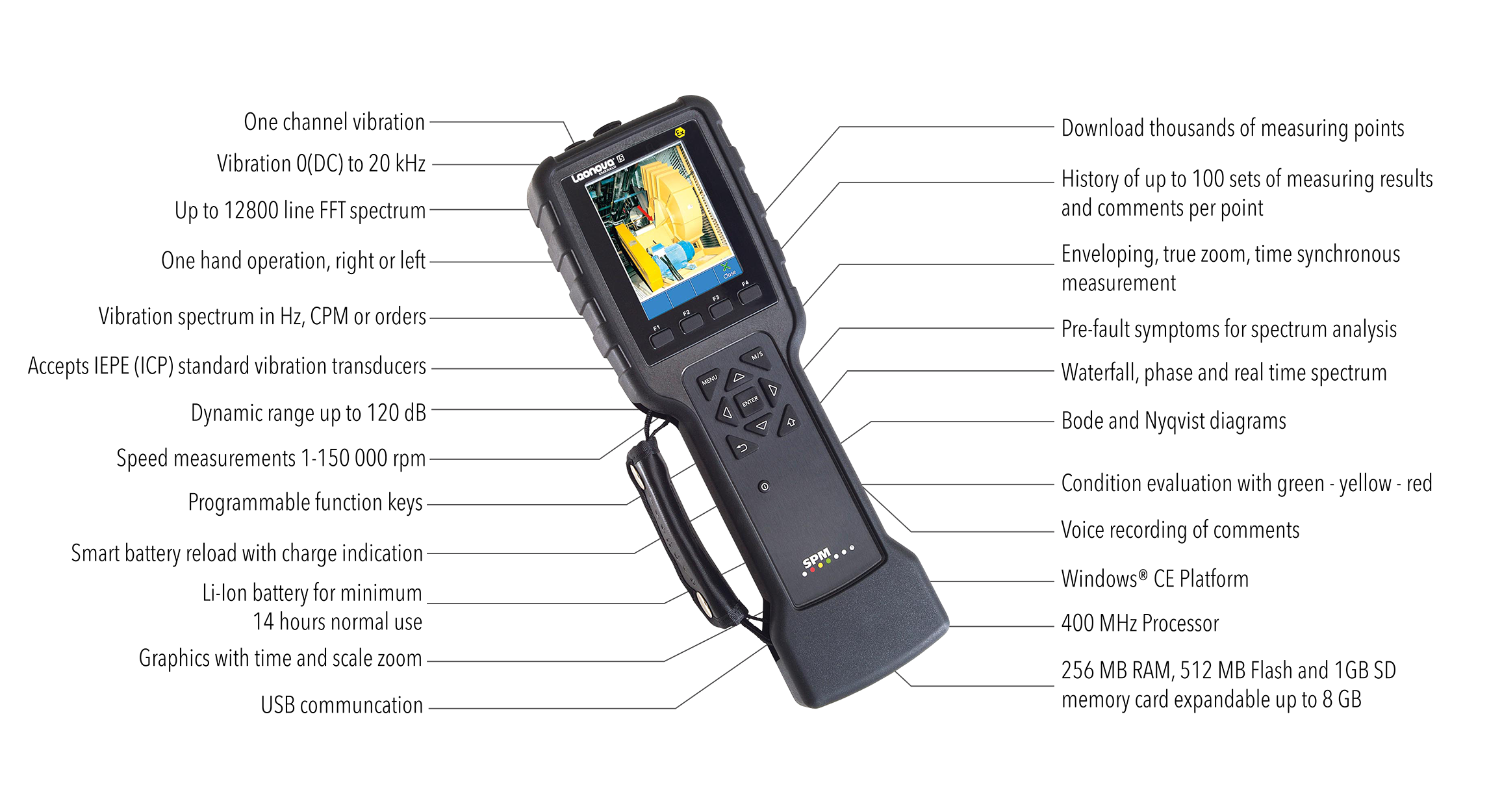

Leonova Emerald IS
Leonova Emerald IS ist eines der fortschrittlichsten ATEX /IECEx-zertifizierten Geräte auf dem Markt und bietet ausgefeilte Technologien und Benutzerfreundlichkeit in einem einzigen Messgerät.
Zustandsüberwachung in den Zonen 0 - 1 - 2
Das Gerät ist für raue Umgebungsbedingungen ausgelegt. Schwerindustrien mit Ex-Schutz-Anforderungen wie die Raffinerien, Bergbau, oder Öl- und Gasindustrie sind herausfordernde Umgebungen. Leonova Emerald IS entspricht den strengsten ATEX/IECEx-Standards und kann daher in den Zonen 0 - 2 eingesetzt werden.
Maximale Flexibilität mit Schwingungsanalyse und SPM HD
Leonova Emerald IS bietet die stärkste Kombination von verfügbaren Messtechniken. Die SPM HD-Technik zur Zustandsüberwachung von Wälzlagern (Bereich von 1 bis 20 000 U / min) und eine ausgefeilte Schwingungsanalyse einschließlich HD Order Tracking bieten maximale Flexibilität bei der Erkennung von Maschinenfehlern.
Robuster Datenkollektor mit skalierbarer Funktionalität
Wo umfangreiche Messrouten mit großen Mengen an Routinemessungen rational gehandhabt werden müssen, ist Leonova Emerald IS die perfekte Wahl.
Leonova basiert auf einem skalierbaren System und ermöglicht kundenspezifische Lösungen, bei denen bei Bedarf zusätzliche Funktionen hinzugefügt werden können
.
AUF LEISTUNG AUSGELEGT
EIN ZUVERLÄSSIGER PARTNER
ENTWICKELT FÜR EINFACHE NUTZUNG
SUCHEN SIE DIE STANDARDVERSION?
Durch Klicken auf "Senden" erklären Sie sich damit einverstanden, dass Ihre Nachricht und Ihre persönlichen Daten per E-Mail an relevante Empfänger bei SPM Instrument gesendet werden. Sie erklären sich hiermit auch damit einverstanden, dass SPM Instrument und seine Tochterunternehmen Zugriff auf die von Ihnen bereitgestellten Informationen haben und dass diese Daten auf unserem E-Mail-Server gespeichert werden. Die Daten werden nicht auf andere Weise gespeichert. Wir werden diese Informationen nicht verwenden, um Sie in anderen als den in Ihrer Anfrage angegebenen Angelegenheiten zu kontaktieren. Wir werden Ihre Daten nicht an Dritte weitergeben.
Eigenschaften
Leonova Emerald IS enthält die High Definition Stoßimpuls-Methode (SPM HD®) für den Lagerzustand und eine erweiterte Schwingungsanalyse für den allgemeinen Maschinenzustand und viele weitere Funktionen, siehe unten.
Lager- und Schmierzustand
Hinweis: Lesen Sie auch über HD ENV® (unten) zur Lagerüberwachung.
Die SPM HD® Methode (HDm/HDc)
Die SPM HD® Methode ist eine patentierte Weiterentwicklung der Stoßimpulsmethode (SPM) die weniger empfindlich gegenüber Störungen von anderen Signalen ist und deshalb bestens geeignet zur Wälzlagerüberwachung bei Maschinen mit sehr niedrigen Drehzahlen (0.1 - 20.000 U/min.). SPM HD ist daher eine schnelle, einfache und zuverlässige Methode zur Überwachung des Wälzlagerzustands.
SPM Spectrum™
SPM Spectrum™ basiert auf einer außerordentlichen Signalqualität und einer 24 Bit A/D Umwandlung, welche eine scharfe Auflösung bietet und präzisiert daher die Bestimmung eines möglichen Lagerschadens.
LR/HR
Die LR/HR-Methode wurde aus der ursprünglichen Stoßimpulsmethode zur Zustandsdiagnose von Wälzlagern entwickelt und ermöglicht eine präzise Analyse des Schmierzustands in der Abrollzone.
dBm/dBc
Die Original Stoßimpulsmethode basiert auf dBm/dBc welche die Stoßimpulse/Sekunde zählt und uns einen Teppichwert (dBc), bzw. einen Maximalwert (dBm) liefert.
Schwingungsanalyse
Die HD ENV® Technik
HD ENV® ist eine patentierte Hüllkurventechnik, die für die frühzeitige Erkennung von stoßbezogenen Ereignissen wie Getriebe- und Lagerschäden eingesetzt wird. Eine Reihe von vordefinierten Filtern stehen zur einfachen Auswahl zur Verfügung, die jeweils zur Erkennung von Schäden in den unterschiedlichen Schadensstufen ausgelegt sind. Die Methode nutzt clever konstruierte und patentierte Algorithmen für die digitale Signalverarbeitung, wodurch man optimale Daten für Trendzwecke erhält.
Schwingstärke und FFT Spektrum
Die Messung von Schwinggeschwindigkeit, Beschleunigung und Schwingweg (Frequenzbereich 0-20kHz), entsprechend des letzten ISO 10816 Standards helfen bei der Diagnose des allgemeinen Maschinenzustands. Zusätzlich zu den RMS Schwingwerten, zeigt das Gerätedisplay ein FFT Spektrum, wo Symptome wie Unwucht, Ausrichtfehler und strukturelle Schwächen einfach gefunden werden können.
EVAM
Die EVAM (Evaluated Vibration Analysis Method) Messtechnik erzeugt ein Spektrum mit bis zu 12800 Linien mit True-Zoom, liefert vordefinierte 'Fehlersymptome' für Maschinen, und auch einen Trend.
Korrektive Wartung
Dynamisches Auswuchten
Auswuchten in einer Ebene vor Ort, entsprechend des ISO 1940-1 Standards, mit einer Schwingungsmessung die den Benutzer durch den Auswuchtvorgang führt und Vorschläge zur Korrektur der Unwucht liefert.
Order Tracking
HD Order Tracking
Bei Maschinen mit variabler Drehzahl liefert die Schwingungsanalyse mit HD Order Tracking zuverlässige Daten und kristallklare Messergebnisse, selbst wenn die Drehzahl im Verlauf der Messung stark variiert. Order Tracking ist in einem sehr weiten Drehzahlbereich von nur einigen bis zu Tausenden Umdrehungen pro Minute anwendbar.
Technische Übersicht

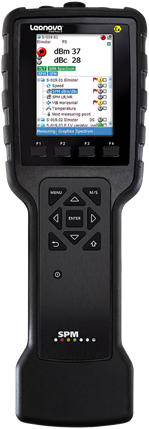

Leonova Emerald IS ist leicht, ergonomisch und einfach zu bedienen. Laden Sie Messrunden vom PC in den Leonova, dann messen und speichern Sie einfach. Alle Eingabedaten sind vorprogrammiert. Sie erhalten eine sofortige Zustandsbewertung auf einer grün-gelb-roten Skala.
Das Gerät verfügt über eine lange Lebensdauer unter härtesten und anspruchsvollsten Umständen. Leonova Emerald IS entspricht den strengsten ATEX/IECEx-Standards und kann daher in den Zonen 0 bis 2 verwendet werden.
.
Ex-Kennzeichnung
Gas: II 1G Ex ia IIC T4 Ga, Ta -20°C to +50°C
Berbau: I M1 Ex ia I Ma, Ta -10°C to +50°C
Gerät
Abmessungen: 306 x 108 x 71 mm
Gewicht: 960 g
Display: TFT-Farbe, 240 x 320 Pixel, 3,5-Zoll, einstellbare Hintergrundbeleuchtung
Gehäuse: Kohlefaserverstärktes Gehäuse IP65
Übersicht
Gerätemodule
Um den optimalen Leistungsbereich und Gerätepreis für ihren Zweck zu erhalten, können Leonova-Benutzer eine oder alle der folgenden Zustandsdiagnose- und Wartungsfunktionen auswählen. Plattformfunktionen sind immer enthalten.
Plattformfunktionen
- SPM HDm/HDc und/oder SPM LR/HR.
- RMS Schwingung, ISO 2372.
- Drehzahlmessung.
- Temperaturmessung.
- Stethoskopfunktion.
- Recording.
- Manuelle Aufzeichnung, freie Größe.
- Kontrollpunkte, freier Text.
- Aufzeichnen von Sprachkommentaren.
- Unterstützt bis zu 6400 Linien, 10 kHz.
Optionale Funktionen
- SPM HD Expert, Zeit- und Frequenzsignalanalyse.
- Stoßimpulsmethode dBm/dBc.
- Stoßimpulsmethode HDm/HDc.
- Stoßimpulsmethode LR/HR.
- SPM Spectrum.
- Schwingung ISO 10816 mit Spektrum.
- Vibration Premium.
HD ENV.
FFT mit Symptomen.
6400 Linien, 10 kHz.
HD Order Tracking.
Zeitsignal.
Post-Trigger. - Vibration Supreme.
HD ENV.
EVAM ausgewertete Schwingungsanalyse.
12 800 Linien, 20 kHz.
+ alle Funktionen in Vibration Premium. - HD Analysis.
Vibration Supreme.
SPM HD Expert. - Auswuchten, eine Ebene.
Zubehör

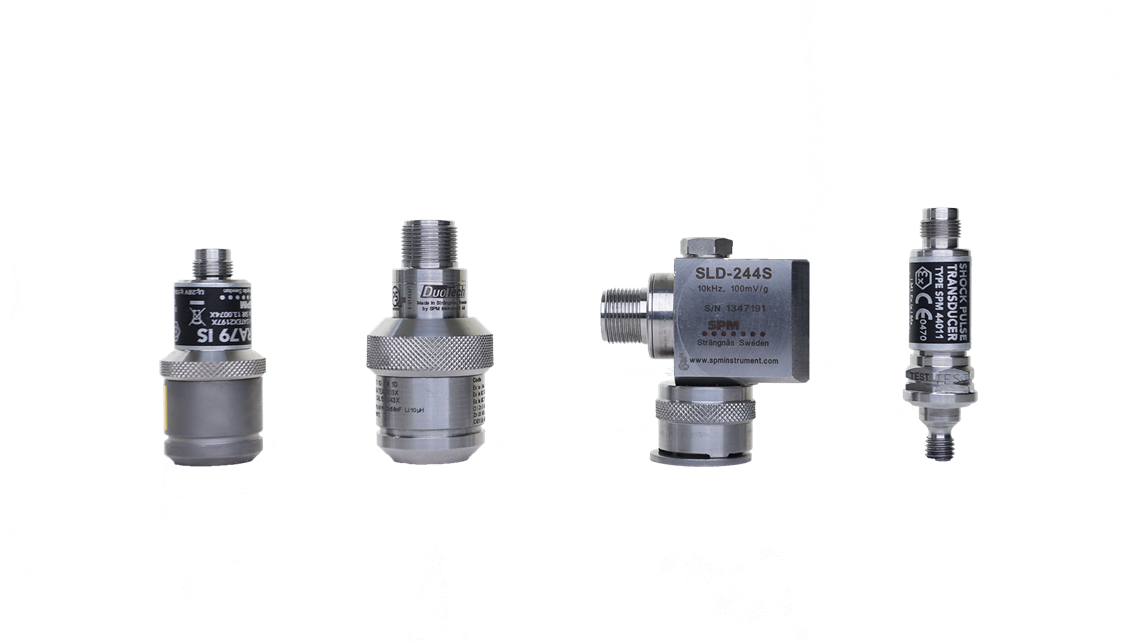

Aufnehmer
Leonova Emerald IS kann mit Schwingungs-, Stoßimpuls- oder DuoTech-Aufnehmern verwendet werden, die den Anforderungen industrieller und potenziell gefährlicher Umgebungen standhalten. Lesen Sie mehr über die Aufnehmer, die wir für explosive Umgebungen anbieten.
Die Aufnehmer sind mit einer Reihe von Montagemöglichkeiten erhältlich. Magnetfuß, Schnellkupplung oder feste Installation - wählen Sie, was für Ihre Anforderungen am praktischsten ist.

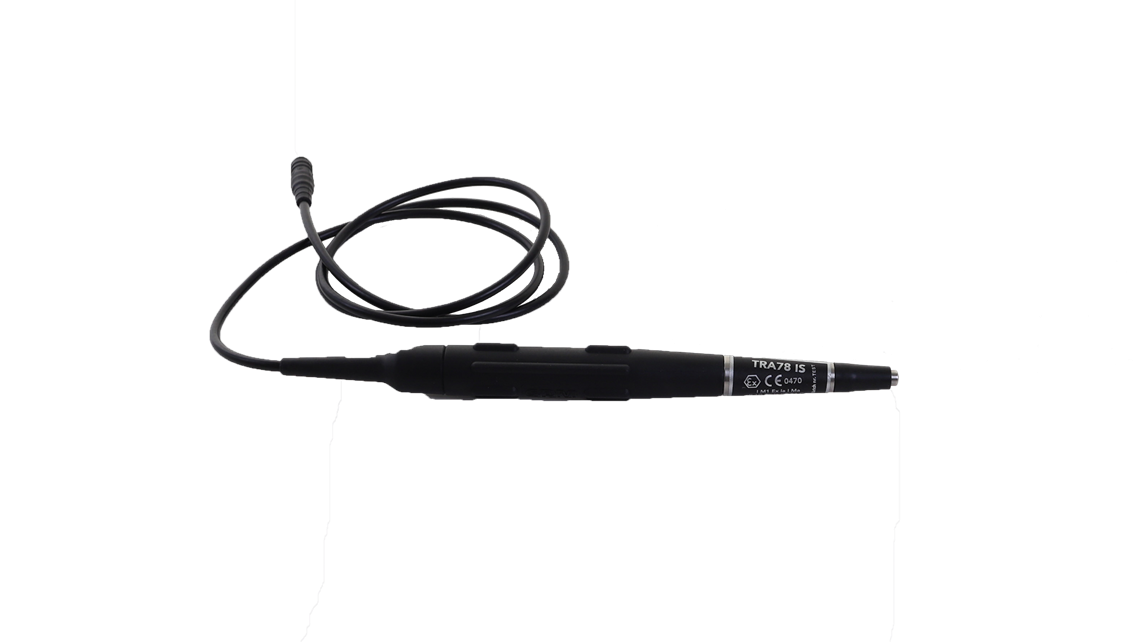

Handtastsonde
Die Stoßimpuls-Handtastsonde eignet sich perfekt für die Verwendung mit den Ex-Handmessgeräten von SPM in einer explosionsgefährdeten Atmosphäre. Die Sondenspitze ist federbelastet und bewegt sich in einer Hülse aus Chloropren-Gummi (Neopren). Sie verträgt Oberflächentemperaturen bis zu 110 °C (230 °F). Die Sonde ist IP65-klassifiziert.

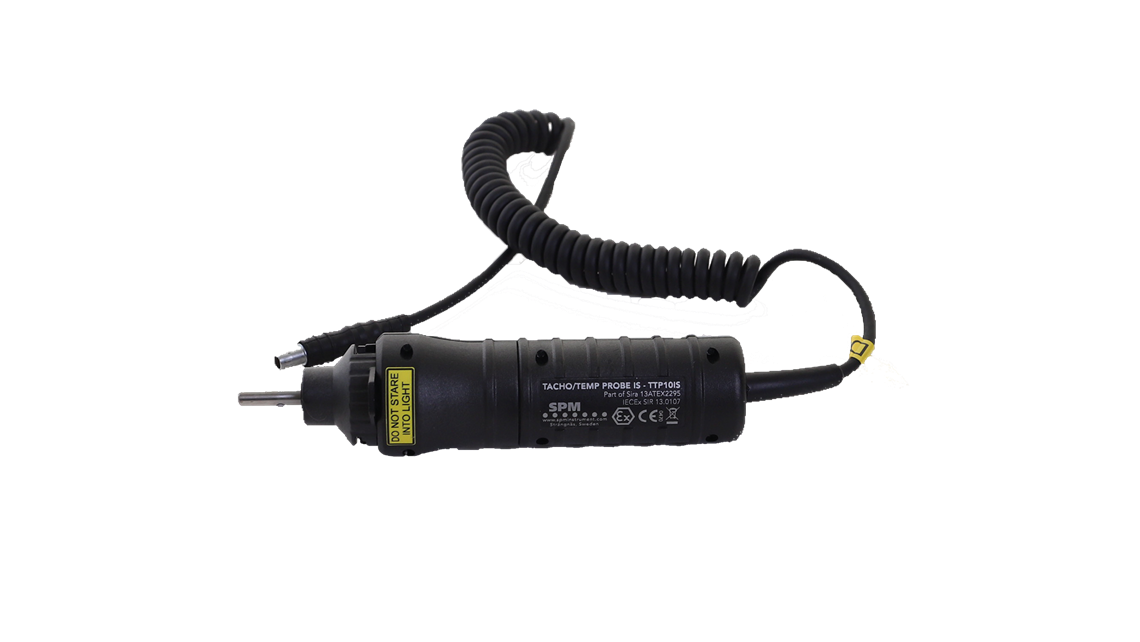

Kombinierte Drehzahl- und Temperatursonde
Die Tachometer- und Temperatursonde für explosionsgefährdete Bereiche wird zur optischen oder Kontaktmessung der Drehzahl und zur Kontaktmessung der Umfangsgeschwindigkeit verwendet. Sie hat auch einen eingebauten Temperatursensor für Messungen zwischen -20 bis +300 °C.

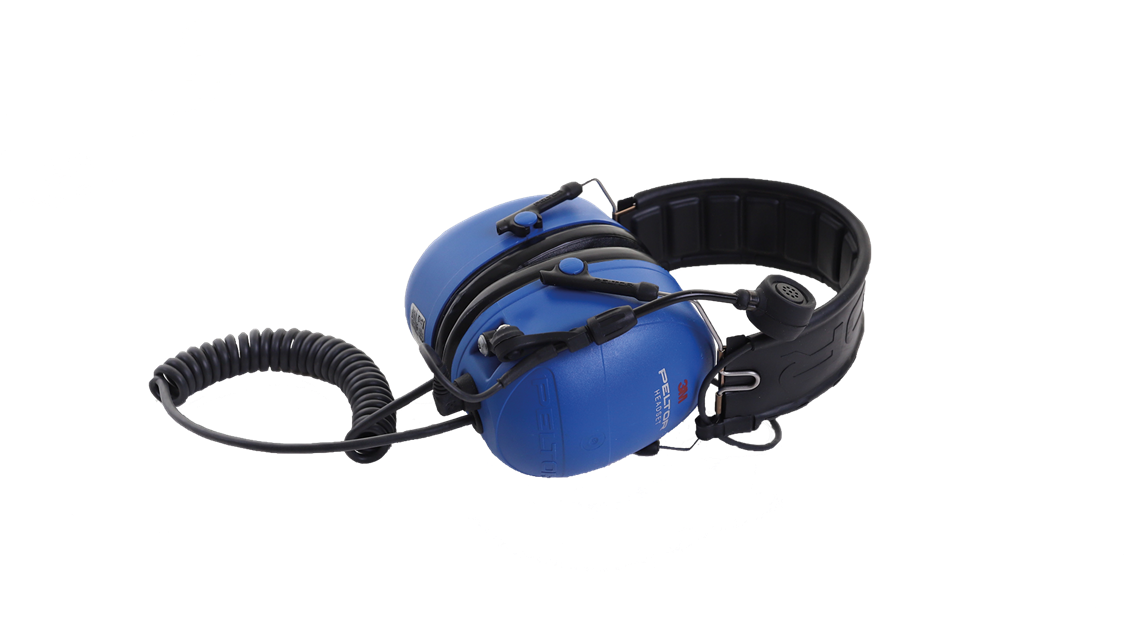

Headset mit Mikrofon
Wir bieten auch ein komfortables Headset (zugelassen für den Einsatz in explosionsgefährdeten Bereichen - mit Ausnahme von Zone 0) mit Mikrofon für Leonova Diamond IS und Leonova Emerald IS, das auch in lauten Umgebungen eine hervorragende Klangwiedergabe bietet. Das Headset ist mit einem Mikrofon zur Sprachaufzeichnung von Kommentaren zu den Messpunkten ausgestattet. Verbindungskabel aus weichem Spiralpolyurethan mit einem 6,3 mm Stereostecker. Es muss ein Adapter verwendet werden, da die Leonova IS Geräte eine 3,5 mm Audio-Buchse haben. Wählen Sie zwischen Headset mit Kopfbügel, Nackenbügel oder Helmhalterung.

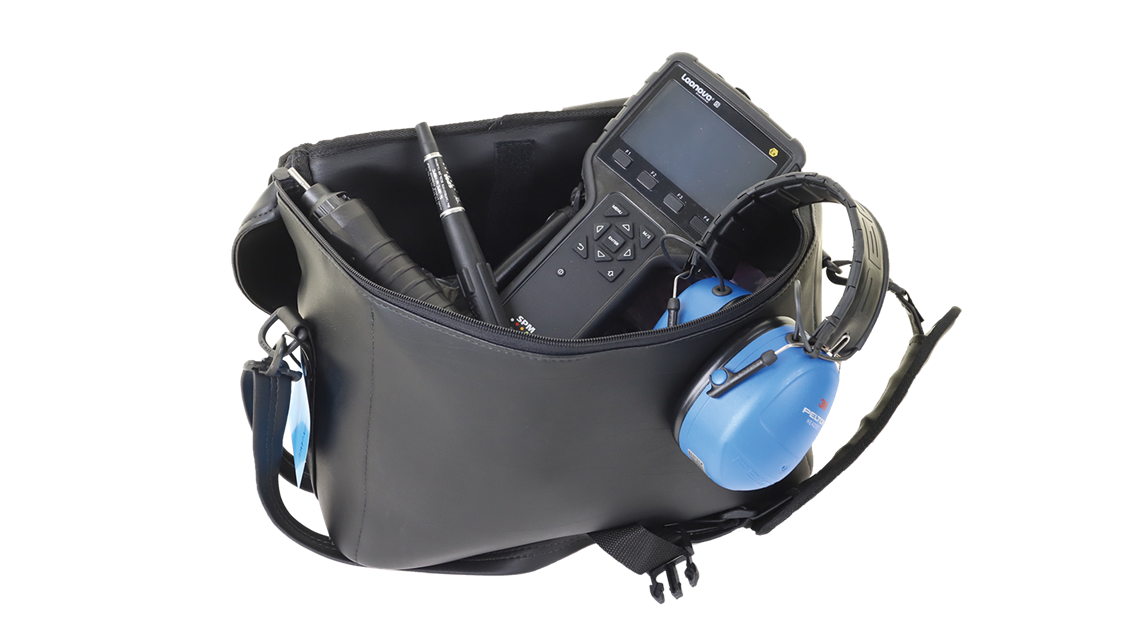

Handliche Tasche für Ihr gesamtes Leonova Emerald IS Kit
Diese Tragetasche aus leitfähigem Skai-Material wurde speziell für den Transport von Messgeräten in explosionsgefährdeten Bereichen entwickelt. Die Tasche verhindert zuverlässig elektrostatische Aufladung und leitet bereits vorhandene Aufladungen um. Die weiche Tasche wird mit leicht anpassbaren modularen Einsätzen geliefert und ist mit einem Schultergurt für einfache und freihändige Bewegung ausgestattet.
Abmessungen: 37 x 20 x 27 cm (14,5 x 7,9 x 10,6 Zoll).
